آلة أداة آلة توازن المسامير
>
|
| مكان المنشأ | سوتشو، مقاطعة جيانغسو، الصين |
| اسم العلامة التجارية | Benstone |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | محلل فيلدباك الثاني |
1وصف المعدات
آلة الموازنة الديناميكية المحمولة لـ (زيرو ديناميك) ، مقياس الموازنة في الموقع - محلل فيلد باك 2هو تحليل 4 قنوات محمول في الوقت الحقيقي الذي تم تصنيعه لتحقيق التوازن المتقدم في المجال وقياس الاهتزاز.
في التكيف للعمل في البيئات القاسية ، يحتوي فيلدباك II على علبة صلبة من خلال عملية صب حقن مزدوجة والختم الوقائي ، مما يوفر تصنيف IP 65.
يحتوي فيلباك II على شاشة لمسة ملونة (5 بوصات) (800 × 480 دقة عالية).مزيج من نظام تشغيل WinCE القوي من مايكروسوفت وتشغيل شاشة اللمس يوفر واجهة سهلة الاستخدام وبديهية.
يكتسب Fieldpaq II إشارة القياس مع تحويلات 24 بت ديلتا سيغما ديلتا AD الدقيقة لتوفير نطاق ديناميكي كبير ، يصل إلى 40 كيلو هرتز.يتم تشغيل Fieldpaq II بواسطة وحدة معالجة مركزية 800 ميغاهرتز لتشغيل نظام Windows CE وشريحة DSP TI TMS320C6713B لأداء تحليل الإشارة بمعدلات سريعة للغاية في الوقت الحقيقي.
| رقم التسلسل | ميزة الأجهزة | المواصفات التقنية |
| 1 | نظام التشغيل | ويندوز CETM |
| 2 | عدد قنوات الدخول | 4 قنوات تناظرية و 1 قناة أوكس |
| 3 | رابط قنوات الدخول | القناة 1 و 2: BNC، القناة 2 و 3 و 4 LEMO 4 دبوس و Aux: LEMO 6 دبوس |
| 4 | ربط القناة | AC، DC، IEPE |
| 5 | قناة Aux | إدخال إشارة Tacho ومصدر الطاقة |
| 6 | معالج DSP | الـ TI TMS320C6713B |
| 7 | ذاكرة خارجية | بطاقة SD |
| 8 | بطارية | ليبو 7.4 فولت 5800 مآهر، قابلة لإعادة الشحن |
| 9 | واجهة اتصال الكمبيوتر | USB واحد.1، مصباح USB من النوع B |
| 10 | شاشة LCD | شاشة لمسة ملونة TFT 800 x 480 5 بوصة |
| 11 | درجة حرارة العمل | من 10 درجة مئوية إلى 50 درجة مئوية |
| 12 | الختم / الصلابة | IP 65 |
| 13 | مواد السكن | مادة مزدوجة: بلاستيك ABS صلب و TPR ناعم |
| 14 | الوزن | 1.3 كجم (2.8 باوند) |
| 15 | الحجم | 9.6 × 5.2 × 2.5 بوصة (245 × 132 × 63 مم) |
| 16 | أقصى نطاق إشارة الدخول | ± 20 فولت |
| 17 | النطاق الديناميكي | 130 ديسيبل (مقاسة من الطيف) |
| 18 | محول A/D | محول A/D 24 بت سيجما دلتا |
| 19 | نطاق التردد | DC إلى 40 كيلو هرتز |
| 20 | عائق المدخل | 1M أوم |

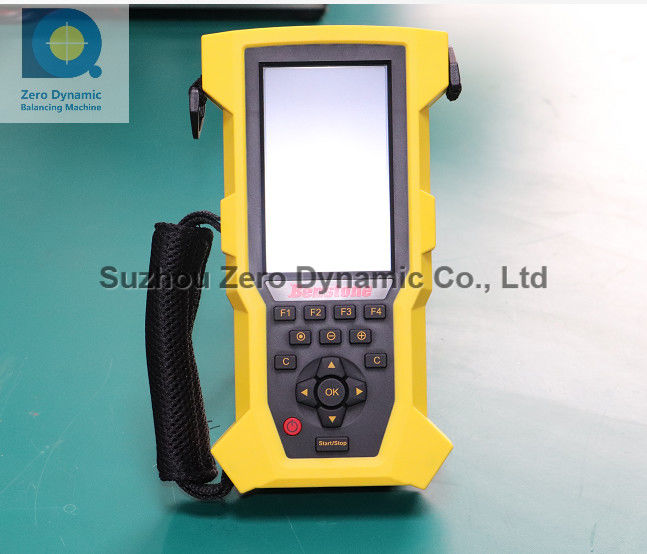

3صورة المعدات
4الميزات الرئيسية:
4.1 تم تصميم محلل الإشارة الديناميكية FieldpaqII خصيصًا للكشف المتقدم عن ضوضاء الاهتزاز وتصحيح التوازن الديناميكي. من أجل التكيف مع بيئة العمل القاسية ، تم تصميم محلل إشارة الديناميكية FieldpaqII خاصًا للكشف المتقدم عن ضوضاء الاهتزاز وتصحيح التوازن الديناميكي.يستخدم FieldpaqII قذيفة بلاستيكية هندسية عالية النسيج مزدوجة اللون ولها تصنيف حماية IP65 ضد الغبار.
4.2 FieldpaqII is equipped with a 5-inch large touch screen combined with a powerful Windows CE opertating system and FieldpaqII is very intuitive and easy to use on the monitoring and operation interface of data.
4.3 من حيث اعتراض الإشارةيستخدم FieldpaqII محول ¥-△AD عالي الأداء يقدم نطاقًا ديناميكيًا حرًا وإشارة قياس مع عرض تردد قياس أقصى يصل إلى 40 كيلو هرتز.
4.4 من حيث معالجة الإشارات الرقمية، يستخدم FieldpaqII وحدة المعالجة المركزية 80WHZ و DSP TITMS320C6713B رقمي معالجة الإشارات لتحليل الإشارة في الوقت الحقيقي.
4.5 تحليل الطيف FFT بالإضافة إلى دعم قياس الطيف العاميدعم برنامج FFT مزدوج القنوات في FieldpaqII أيضًا وظائف القياس مثل وظائف تطبيق التردد المطلوبة للاختبار المودي أو شكل الانحراف التشغيليلاختبار الآلات
مع سرعة الدوران المختلفة ، هذه الوحدة تدعم أيضًا قياس الطيف المستمر ويتم عرضها على مخطط الشلالات أو مخطط الكثافة.وحدة FFT تدعم أيضا اختبار الطيف المغلفوالذي يساعد كثيراً في تشخيص إشارات الضرر.
4.6 برنامج التوازن الديناميكيبرنامج الموازنة الديناميكية في فيلدباك 2 يدعم قياس إشارة متزامنة من أربع قنوات ويدعم أحدث طرق تصحيح الموازنة الديناميكية متعددة النقاطعلى سبيل المثال، في برنامج تصحيح التوازن الديناميكي في الطائرة الواحدة، يمكن اختيار نقطة واحدة إلى أربع نقاط اهتزاز للقياس.بحيث يمكن ضمان قيم الاهتزاز في جميع نقاط القياس، ويمكن تحقيق الحد الفعلي في نفس الوقت بعد التصحيح.البرنامج يدعم أيضا قياس قيمة الاهتزاز وزاوية المرحلة المطلقة في تردد مزدوج من سرعة الدوران، ويعرضها على الإحداثيات القطبية. وفقا للإحداثيات القطبية، يمكن للمستخدم التنبؤ بموقف قيمة عدم التوازن للجزء الدوار بعد قياس الاهتزاز الأول.يمكن لهذه الممارسة تجنب عدم الدقة والخطر الناجم عن ارتفاع قيمة الاهتزاز بسبب وضع وزن الاختبار غير مناسب، وهذه الإحداثيات القطبية يمكن أن توفر مثل هذه الوظيفة المساعدة مفيدة عندما يتم تصحيح التوازن بالقرب من تردد الرنين.برنامج dynamci للتوازن له الميزات التالية:
• التوازن الديناميكي المستوى الواحد، المستوى المزدوج، المستوى الثلاثي
• ثلاثة كتلة تعادل ديناميكي
• التوازن الديناميكي متعدد النقاط
• حساب المكونات
• حساب عمق الحفر
• تحويل مستوى التوازن الديناميكي وفقًا لمعيار ISO1940
• حساب نصف قطر غير متساو
