آلة التوازن المشتركة العالمية
>
|
|
| مكان المنشأ | سوتشو، مقاطعة جيانغسو، الصين |
| اسم العلامة التجارية | Zero Dynamic |
| إصدار الشهادات | ISO 9001 |
| رقم الموديل | XHQW-10000 |
آلة موازنة مشتركة عالمية / حزام مزدوج القيادة بقوة 10 طن
1وصف المعدات
صفر ديناميكس 10 طن محملة صلبة المفصل العالمي / حزام محرك مزدوج الموازنةلديه حالتين للقيادة: القيادة العالمية المشتركة وقيادة الحزام. القيادة العالمية المشتركة مناسبة لقطع العمل ذات الشكل غير المنتظم،بينما محرك الحزام مناسب لقطع العمل الأسطوانية ذات الشكل البسيطيمكن استخدام هذه الآلة الموازنة على نطاق واسع للتفتيش الديناميكي للموازنة من الدوارات المحرك، ومحركات المروحة، ومضخات المياه، أسطوانات التجفيف، والمرطبات وغيرها من قطع العمل التي يبلغ وزنها 500-10,000kg،قطر المجلة يتراوح من Φ25 إلى Φ140/Φ140 إلى Φ280 وقطرها 3 م.
صفر ديناميك10 طن محملة صلبة المفصل العالمي / حزام محرك مزدوج الموازنةيستخدم سرير مقسم ، ويمكن ضبط موقع السرير وأقواس الدعم وفقًا لقطر وطول المنتج ،مما يجعل الآلة متوافقة مع مجموعة أوسع من المنتجاتيتم تصنيع قاعدة الدعم والسرير من الحديد الصلب ، والتي لديها صلابة واستقرار كافية. قاعدة الدعم لديها مقاومة ضغط قوية مضادة للستاتيكية ،ويمكن تحملها بشكل عام بأكثر من 20٪ في ظل فرضية قدرة القيادة الكافية للمعداتيغطّي برنامج الموازنة الديناميكي الذي طورته شركة Zero Dynamic جميع وظائف معظم برامج آلة الموازنة، وتعتمد العملية على بنية القائمة،مع إشارات نصية لجميع خطوات العمليةالبرنامج لديه وظيفة الاختبار الذاتي، والتي يمكن أن تؤدي اختبار الذاتي القناة المزدوجة على بطاقة الاستحواذ في سرعة مختلفة من 500/1000/2000.
| رقم التسلسل | تفاصيل البند | نطاق المعلمات |
| 1 | نطاق كتلة قطعة العمل ((kg) | 500 إلى 10000 |
| 2 | أقصى قطر لقطع العمل ((ملم) | 3000 |
| 3 | أقصى قطر مسموح به فوق الحزام (ملم) | 1200 |
| 4 | المسافة بين الدعمين ((ملم) | 460 (بما في ذلك إطار القيادة 800) - 4500 |
| 5 | قوة المحرك المشترك العالمي (كيلوواط) | 55 |
| 6 | قوة المحول المشترك العالمي (كيلوواط) | 65 |
| 7 | قوة محرك محرك الحزام (كيلوواط) | 18.5 |
| 8 | قوة عاكس محرك الحزام (كيلوواط) | 22 |
| 9 | نطاق قطر المجلة ((ملم) | Φ25 Φ140/Φ140 Φ280 |
| 10 | سرعة التوازن (د / دقيقة) | 225-1200 تنظيم سرعة بدون خطوات للدفع المشترك العالمي 225 ≈ 2500 (عندما يكون قطر المحرك 100 ملم) للحزام |
| 11 | قوة المحرك | محرك 500kW DC |
| 12 | عزم دوران عمود القيادة المشترك العالمي | 700/2250, مجموعة واحدة لكل واحد |
| 13 | الحد الأدنى لعدم التوازن المتبقي ((g·mm/kg) | ≤0.5 محرك الحزام ≤ 1 محرك مشترك عالمي |
| 14 | نسبة تخفيض الاختلالات URR | ≥95% |
| 15 | درجة التوازن | ≤G1.0 |
| 16 | أبعاد المعدات (ملم) | 6000×930×1600 |

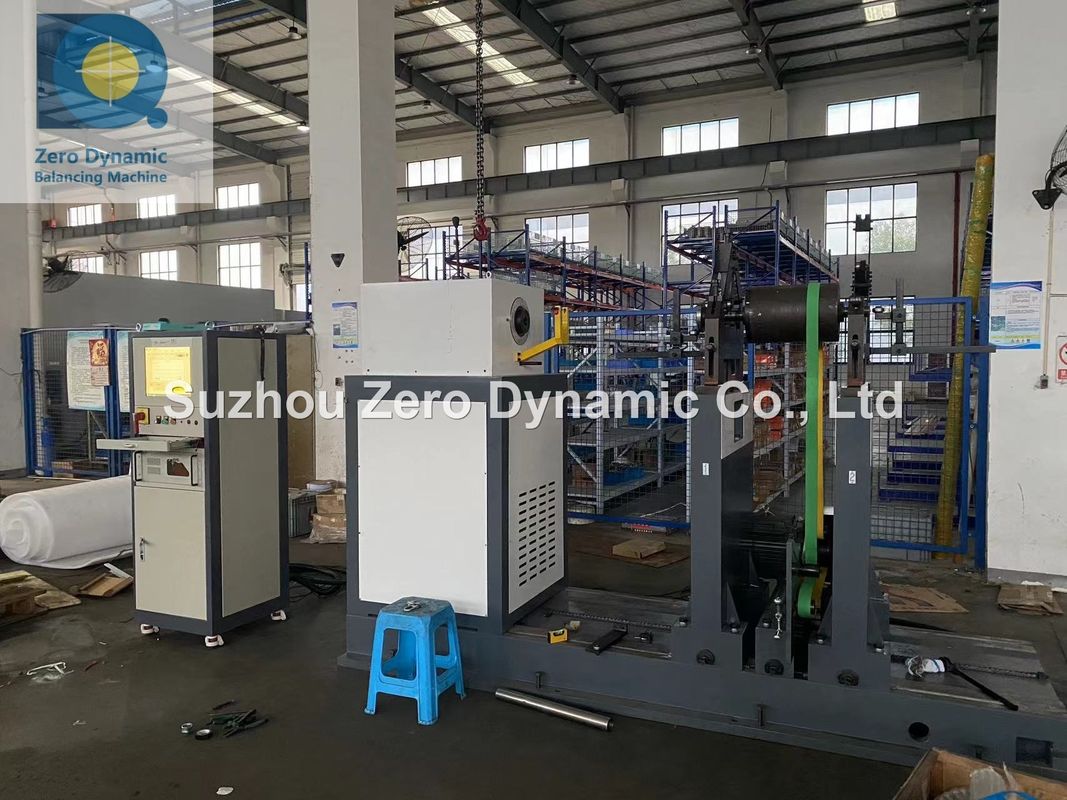

3صورة المعدات
4الميزات الرئيسية:
4.1 تصميم سرير مقسم، متوافق مع مجموعة أوسع من قطرات المنتجات وأطوالها.
4.2 محرك القيادة المشتركة العالمية 55kw ومحرك القيادة الحزامية 18.5kw ، محرك عالية الطاقة يوفر طاقة كافية بحيث يمكن للمعدات سحب الدوار من الوزن الأكبر إلى سرعة التوازن المطلوبة.
4.3 جودة المعدات الموثوق بها. تستخدم المعدات نظام تحكم سرعة تحويل التردد، والبدء الناعم للمحرك والتوقف الناعم له تأثير ضئيل على المعدات.إطالة عمر الخدمة للمعدات.
4.4 يتخذ جزء مقعد علبة التروس من سرير المعدات الإطار الصب بأكمله مع استقرار وموثوقية عالية.ويمكن نقل علبة التروس الميكانيكية إلى الأمام والخلف بمقدار 20 مم لتسهيل ربط وتفريق قطع العمل والمفاصل العالمية.
4.5 يتم معالجة المفاصل العالمية بدقة ، وتصحيحها بشكل مركزي وتوازنها. وهذا يقلل إلى حد كبير من تأثير المفاصل العالمية على توازن القطعة عند التوازن ،لضمان دقة ميزان قطعة العمل.
4.6 يتم تزويد البرنامج بوظيفة حساب قيمة عدم التوازن المسموح بها. يحتاج المشغل فقط إلى إدخال درجة التوازن المسموح بها لقطع العمل، ووزن قطعة العمل،سرعة العمل، والقطر، ثم انقر على الحساب للحصول على قيمة عدم التوازن المسموح بها للقطعة.
4.7 يتم تصنيع الأدوات على قواعد الدعم من الفولاذ المحمل ، وتصل صلابة إطفاء حمام الملح بأكمله إلى HRC55 أو أعلى.يتم طحن سطح الدعم للدوامات ومن ثم يتم تلميعه، ويتم تكييفه مع محامل الدوار الدقيقة ، مما يجعل قطعة العمل تعمل بشكل أكثر سلاسة ويسبب تدخلًا أقل في إشارة القياس.
4.8 يحتوي برنامج الموازنة على مجموعة كبيرة من وظائف التوسع، بما في ذلك: البرنامج ذو وظيفة تتبع الزاوية، والبرنامج ذو وظيفة تحديد المواقع التلقائية، وبرنامج عدة محاور محرك.
